變壓器組合式繞線機的主要設備從右至左依次如下:扁線放卷、圓線放卷、箔料開卷、箔料自動糾偏、去毛刺、清潔、層間絕緣開卷、端部絕緣開卷、自動排線、收卷主機和焊接等裝置。那么變壓器組合式繞線機的原理?下面請看深圳市聯欣科技有限公司工作人員的介紹!

　　1、繞線使用設備

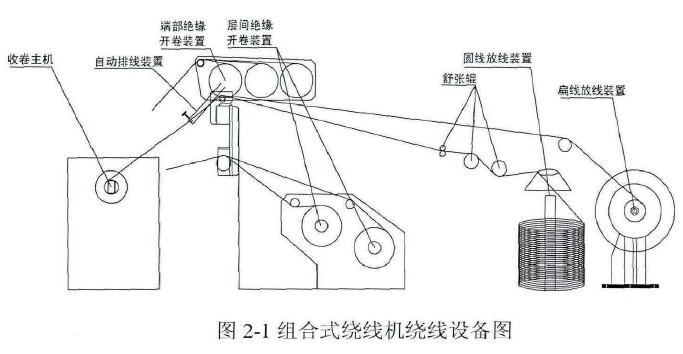

　　繞線機的結構原理如下圖所示。

　　(1)扁線放卷裝置和圓線放卷裝置

　　如下圖所示,扁平線放卷裝置上裝有氣動碟式剎車片,該氣動剎車片由氣缸驅動,當氣缸動作時,兩片剎車片相互夾緊,使扁平線放卷圓盤受到摩擦力的作用以產生張力,可以通過人工調整減壓閥的氣壓值來調節張力的大小。

　　圓線繞制過程的張力是通過將圓線在舒張輥上纏繞產生的。圓線料卷是按軸向在豎直方向上放置的,這樣當收卷主軸突然減速時,圓線放卷裝置上的圓線料卷不會因為慣性造成松散脫落。

　　(2)繞線機的自動排線裝置

　　如下圖所示,自動排線裝置由排線機頭、伺服電機、直線導軌和滾珠絲杠等組成,排線機頭安裝在滾珠絲杠上,伺服電機驅動滾珠絲杠,就可以實現排線機頭沿著直線導軌左右移動,排線裝置的左右兩端裝有限位開關,其中排線伺服電機的功率為3kw。

　　2、繞箔使用設備

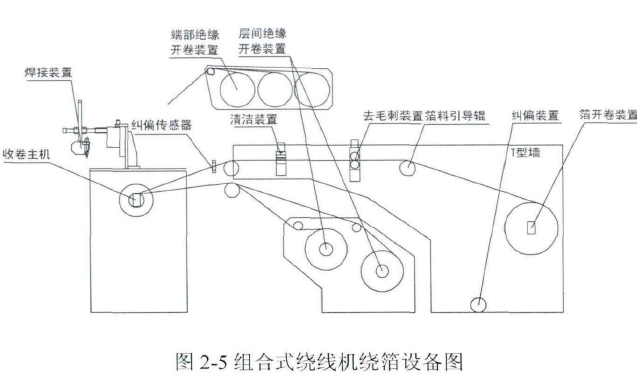

　　繞線機的結構原圖如圖2-5所示。

　　(1)箔料開卷裝置

　　箔料開卷裝置上裝有 卷壓輯,由氣缸驅動,箔料卷被安裝在開卷裝置上, 開卷壓輥壓下;當剪斷箔料或開卷裝置反轉收卷時, 開卷壓輥一直處于壓緊狀態就可以防止箔料卷脫落。開卷裝置是通過磁粉制動器來產生張力的，如圖2-6所示,磁粉制動器的基座固定在整個T型墻的基座上,磁粉制動器通軸的一端連接著減速箱,減速箱的輸出軸作為卷裝置的主軸,減速比為17.49。磁粉制動器的型號為ZKB-5XN,額定轉矩50Nm,最大電流2A,磁粉制動器通軸的另一端與開卷電機通過皮帶傳動。

　　正常繞箔時,開卷電機不得電,磁粉制動器通電產生制動力矩, 卷電機和磁粉制動器被收卷主軸拖動旋轉;當進行自動退繞時,磁粉制動器失電,收卷主軸和開卷電機均反轉, 卷電機與皮帶之間一直處于打滑狀態,保證了退繞過程中張力不消失,其中開卷電機的功率為150W。

　　(2)去毛刺裝置和清潔裝置

　　去毛刺裝置是一個由氣虹驅動的鋼制壓棍,當氣虹動作時,上壓親壓下將箔料上的毛刺壓平。箔料上的毛刺有可能會刺穿絕緣層,導致不同層之間發生短路。毛刺的存在還會引起尖端放電,嚴重時會擊穿變壓器內部絕緣層。清潔裝置利用自身帶有的毛氈清除箔料上的灰塵。箔料上的灰塵同樣會降低層與層之間的電氣絕緣強度,嚴重時也會造成絕緣層的擊穿。

　　(3)繞線機的自動糾偏裝置

　　繞線機的糾偏裝置由光電模擬量糾偏傳感器、伺服系統、減速機、滾珠絲杜、直線導軌和T型墻組成, 卷軸、繞箔的各個引導棍、去毛刺和清潔裝置均裝在T型墻上,其中伺服電機的功率為200W,減速機的減速比為5。導軌的兩端各裝有一個接近 關和限位開關,接近開關為金屬感應式,用于產生糾偏伺服電機的初始定位信號;限位開關用于保證T型墻不會滑出直線導軌。

　　(4)焊接裝置

　　根據變壓器的工藝要求,需要在箔式線圈的起始端和末端分別燥接一個銅排,作為變壓器低壓側線圈的兩極。焊接裝置包括移動小車、焊接壓板、焊接夾具和焊槍等,移動小車是通過異步電機、減速箔和滾珠絲杠驅動,移動小車電機的功率為90W,通過三菱變頻器進行調速,可以方便地調整焊接的速度;焊接裝置的兩端各裝有一個限位開關,用于限制移動小車的位置;連接電流可以利用電位器進行調整,采用自動輝接方式可以保證焊縫均勻,提高焊接質量。

　　3、繞線和繞箔組合式繞線機

　　(1)收卷主機

　　收卷主機其軸上可以固定工件,工件跟隨主軸旋轉完成線圈的繞制。收卷電機的功率為5.5KW,由變頻器驅動,利用腳踏開關控制其啟動和停止,收卷電機同時配有電磁制動器,可以滿足收卷主軸的快速制動要求。收卷電機與主軸間通過機械換檔減速機箔傳遞動力,有兩個檔位可供選擇,繞箔時采用1檔,1檔的減速比為55.2,主軸上能夠獲得較大的額定轉矩和較低的額定轉速以滿足繞箔的工藝要求;繞線時采用2檔,2檔的減速比為32.5,主軸上能夠獲得較小的額定轉矩和較高的額定轉速以滿足繞線的工藝要求。收卷主機上的卷繞壓棍由氣缸驅動,工作時卷繞壓棍壓下,為收卷主機上的箔料提供一個輔助的壓力。當繞箔完成停車并剪斷箔料進行焊接時,該卷繞壓貓將箔料壓緊,防止已繞箔料松散脫落。

　　(2)層間絕緣開卷裝置

　　該組合式繞線機共有兩套層間絕緣開卷裝置,可以同時實現兩層絕緣紙的開卷,其中層間絕緣開卷電機的功率為120W。由于層間絕緣所需的張力值較小,因此層間絕緣的張力可以利用氣缸推動剎車片產生,該張力值的調節可以通過人工調整減壓閥的氣壓值來實現。自動繞線時,聯動開關切換至自動狀態,箔料和層間絕緣重疊在一起被卷繞在收卷主軸上,開卷電機反轉,氣缸動作推動其中一片剎車片與開卷電機的剎車片摩擦產生張力,當層間絕緣退繞時需要手動操作。

　　變壓器組合式繞線機的原理?以上就是變壓器組合繞線機的原理的一些介紹，我們廣大從事線材繞制的廠家一定要對變壓器組合繞線機的原理加以足夠的重視，根據自己的產品選擇合適的程序，達到較好的效果。最后，深圳市聯欣科技祝大家生意興隆。
