試驗標準TEST STANDARD：
本試驗裝置滿足UL1581-2001第1060節（垂直燃燒和FT1試驗）、第1061（電纜燃燒試驗）、第1080節（VW-1燃燒試驗）、1100節（水平試樣/FT2燃燒試驗、1090節（電器用線水平燃燒試驗）要求
產品特點PRODUCT FEATURES:
本UL燃燒試驗室參照UL1581-2006之1080節（VW-1燃燒試驗）、1100節（水平試樣 / FT2燃燒試驗）要求設計制做。主要用于測試電線電纜或覆蓋體在過熱、過流等非正常狀態下，其絕緣層的阻燃性能。該試驗機具有準確率高，自動計時、自動結束試驗，水平和垂直燃燒為一體等優點。本試驗機具有能自動開啟和關閉的排氣系統，大面積觀察視窗，照明裝置，火焰校準系統，噴燈自動定位系統等。此外，該試驗機采用PLC+觸摸屏控制，面板積中，操作簡單方便。
技術規格 SPECIFICATION：
|
試驗箱體與內部容積 |
高防腐鋼板密封及噴涂油漆，箱體正面設有鋼化玻璃觀察門 |
|
具兩個操作窗口，各有一條長約600mm耐腐蝕手套，方便密封操作 |
|
|
操作面板可90度擺動，便于觀察試驗情怳和操作 |
|
|
有效內部容積4.3 立方米 |
|
|
配有帶鎖腳輪及防霧煙燈 |
|
|
控制部分 |
采用時間繼電器控制模式，具測試時間、試驗次數、延燃時間 |
|
具全自動燃燒、停燃、計數功能 |
|
|
燃燒時間：0～99.99，停燃時間1～99.99，燃燒計數0～99.99，最小分辨率可達0.01S |
|
|
具水平/垂直轉換、自動高壓電子點火、手動/自動試驗功能 |
|
|
溫控系統 |
熱傳感器（電解銅塊10.0±0.05g和熱電耦） |
|
K型熱電耦，配0.5mm直徑的不銹鋼管的外套 |
|
|
智能PID溫控表和K型熱電耦相匹配，其讀數可達1000℃ |
|
|
試驗火焰在從100℃±2℃上升到700℃±3℃時需要的時間為54s±2s |
|
|
試驗裝置及夾具 Fixture |
試驗支架：由優質SU304#不銹鋼制作，分水平與垂直支架 |
|
噴燈 Blowtorch |
燃燒噴燈：滿足ASTM D 5025-05要求，標準功率為500W |
|
噴火口直徑：0.9mm±0.03mm |
|
|
噴火口長度：1.60mm±0.05mm |
|
|
噴管內徑：9.5mm |
|
|
噴火口距空氣進口高度：102mm |
|
|
噴燈角度：20度 |
|
|
燃氣及燃氣流量控制系統 |
甲烷，燃氣純度至少98%，熱值998BTU，由客戶自備 |
|

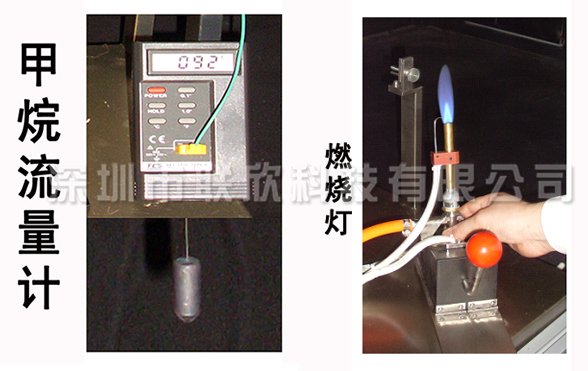

流量計按照D3195規范校正，配一個至少為2%的流量表 |
|
|
燃燒控制系統主要包括：流量計、減壓閥、壓差計 |
|
|
流量計量程：1000Ml/min |
|
|
燃燒減壓閥：1個，可將氣體流量調至10磅/立方英寸 |
|
|
U型壓差計：1個 |
|
|
排煙系統 Exhaust system |
采用低噪音工業風機，排煙迅速，操作人員完全接觸不到氣體 |
|
箱體左右側各兩個進氣孔，試驗完成后，四個排氣孔，加快廢氣排放 |
|
|
電源 Power supply |
AC 220V / 50Hz |
