1.1 檢測原理
　　
1.1.LX-9利用CCD機器視覺辨別技術，利用CCD照相機拍攝待檢測線束獲得數字化圖象，圖像預處理及特征增強，利用聯欣科技專用算法進行線束顏色識別，對比預設的參數，判斷是否符合預設標準，輸出結果。此系統無須操作人員通過眼睛識別，此設備外接觸發裝置，并由自動報警功能（系統語音告訴你產品是0K還是NG），提高檢測的速度與檢測質量。

1.2 技術規范
　　
檢測項目：
　　
1、檢測線纜線束內不同顏色的連接線排放順序是否正確

2、檢測連接線所插孔位是否正確

3、檢測線束塑膠端子殼彈片是否漏插

4、檢測速度：取決于放料速度，最大3次/秒

5、檢測結果分析：可以自動統計不良率

6、不良品處理：聲音報警并于顯示器上指示OK 或者NG

檢測速度：取決于放料速度，最大3次/秒

檢測結果分析：可以自動統計不良率

不良品處理：聲音報警并于顯示器上指示OK 或者NG

設備供電
　　
1、工作電壓：AC，220V

2、機器功耗：35W

環境條件
　　
1、工作溫度： 0C ～ +40C

2、存儲溫度： 20C ～ +55C

3、相對濕度： 20% ～ 80%

結構要素
　　
1、體積尺寸：43cmX30cmX43cm

2、整機凈重：8.5Kg

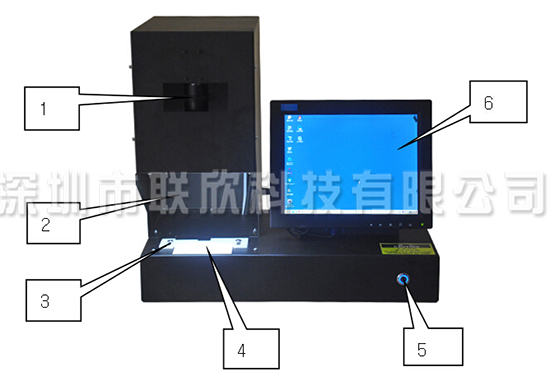

1.3 產品正視圖

　　
（1）工業鏡頭（變倍鏡頭，可以通過控制焦距來控制成像大�。�

（2）正LED光源（ 高亮度，高壽命）

（3）移動治具（可以前后移動）

（4）底部LED光源（ 高亮度，高壽命）

（5）開關電源按鈕

（6）顯示屏

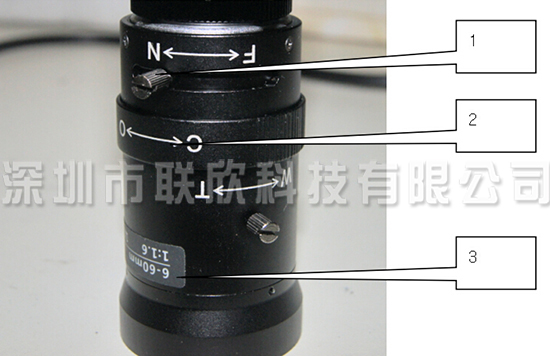

1.4 工業鏡頭

　　
1.焦距 （主要作用：調節視場大小，N→F 變小 ）

2.亮度控制圈 （控制光亮大�。�

3.微焦距 （在1確定好之后.如果成像還很模糊 通過調整此圈，可以得到理想成像）
