詳細介紹

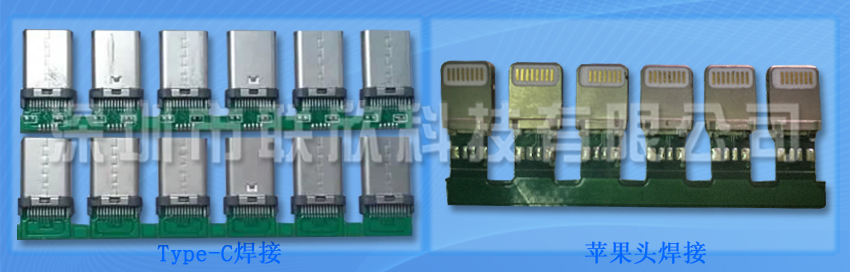

效果示例
|
SN
|
規格
|
焊接周期
|
雙面壓焊
|
良率
|
設備型號
|
|
1
|
Type-c
|
12-16S
|
600PCS/H
|
98%
|
LX-330A
|
|
2
|
iPhone6
|
12-16S
|
2300PCS/H
|
98%
|
LX-330C
|
|
3
|
HDMI
|
12-16S
|
600PCS/H
|
98%
|
LX-330B
|
產品特點：
·采用人機界面，觸摸屏顯示，因應不同產品，升溫速度可供調選。
·特種材料焊接頭，確保產品受壓平均。
·采用XY可調精密平臺定位治具放采品，且備有真空功能，調節對位更容易。
·溫度曲線數控化，清楚精密。
·備有數字式壓力計，可預設壓力范圍，焊頭下壓高度可調節。
·采用雙焊頭雙工位工作，焊接效率高，最高一次可同時焊10個頭。
·微電腦控制,精確穩定，可編程曲線包括預熱及回流焊溫度。
·適用于各種高密度Type-c連接器、iPhone蘋果頭、TAB、TCP壓接及FPC、FFC，TFT與PCB、HDMI、USB、Mini DP、醫療線、極細同軸線、手機轉軸線、FFC、LVDS等pin腳多而密集的連接器與線材的等產品的焊接。
產品技術參數：
|
驅動方式 |
馬達控制，氣動輔助面 |
|
焊接壓力 |
2.5~4KG |
|
升溫設置 |
一段到四段 |
|
溫度設置 |
RT~500℃ |
|
熱壓時間 |
7~15s |
|
熱壓精度 |
0.4 |
|
雙面壓焊機功率 |
3000W 單面壓焊機功率1500W |
|
操作介面 |
“7”觸摸屏 |
|
壓焊頭壽命 |
齒形壓焊頭10萬次，平口形壓焊頭30萬次 |
|
壓焊頭材質 |
鉬合金（硬度大） |
|
工作氣壓 |
0.4~0.6Mpa |
|
工作電源 |
AC220V，50Hz |
|
外型尺寸 |
L680mm×W550mm×H1480m |
|
重量 |
約250KG |
