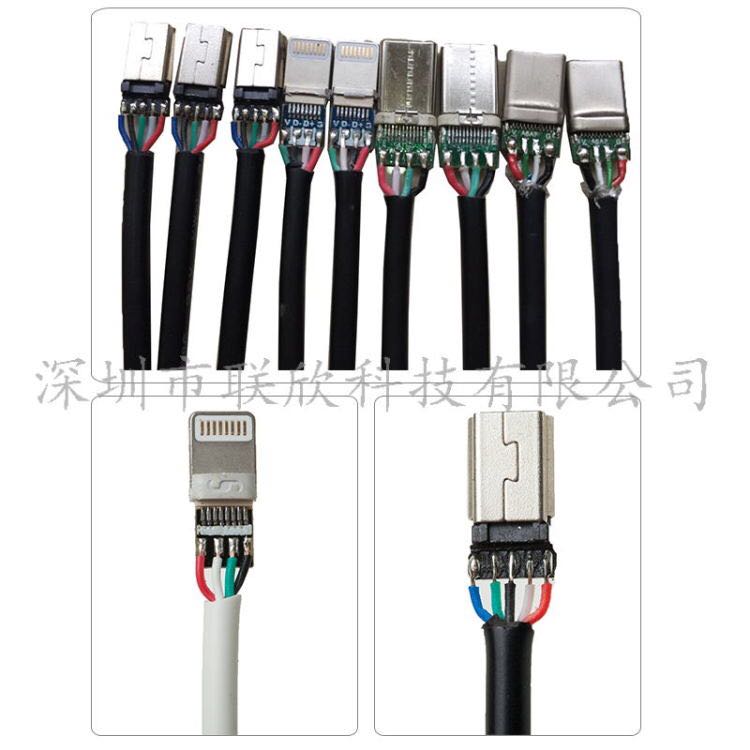

效果示例
產品介紹
本司LX-490B Type-C2.0自動焊錫機適用于Type-C2.0線、usb數據線、蘋果數據線的自動焊錫機采用振動盤自動供料、線材傳送方式，由分線、拉直、剝皮、切平、沾錫、焊接、卸料、CCD檢測等多個工位。有效解決了USB數據線的傳統焊接工藝，使工人從手拿線、錫絲和端子，面對300℃溫度的烙鐵這種惡劣勞動，變?yōu)橹恍枰ň�的單一動作，工人不需要培訓即能上崗。而且機器的操作簡單化、易維護性、穩定性、焊接產品的合格率、人均效益等綜合性能好，單臺機器生產效率平均等于3~4個熟練的焊接工人。該設備結構緊湊，速度快，精度高，焊接溫度和錫絲使用控制精度高，產品得到了行業客戶的普遍好評，市場占有率高。
產品特點
·采用PLC程式控制，7寸觸摸屏進行參數設定操作簡單。
·恒溫烙鐵溫度精確可數字化。
·焊接錫點均勻牢固，較人工焊接節省錫絲。
·焊接精度高，不良極低，提升批量生產及流水作業。
·由振動盤自動供料，人工分線，機臺剝芯線切平，拉線焊接等一步到位。
·可選擇半自動或全自動操作模式。
選購指南 SELECTION GUIDE
|
產品型號 |
適用線材及連接器 |
振動盤 |
|
LX-490B-T |
Type-c2.0 |
專用定制 |
|
LX-490B-M |
Mini |
專用定制 |
|
LX-490B-I |
Iphone |
專用定制 |
|
LX-490B-T |
Sata |
專用定制 |
|
LX-390F-RJ |
適用于單面焊式RJ45 |
專用定制 |
|
可根據客戶要求進行設計定制....... . |
||
技術指標
|
氣壓
電力
系統
|
技術指標
Technical Index
|
單位
Unit
|
技術參數
Tech-Parameters
|
| 主進氣壓Main air pressure | kg/c㎡ | 5~7 | |
| 馬達功率Motor Power | kw |
單相Single-phase
220V 0.15 Kw
|
|
| 烙鐵功率 Welding Iron Power | kw |
單相Single-phase
0.15 Kw
|
|
| 總功率 Total Wattage | kw | 0.15 Kw | |
| 工作功率Working Power | kw | 1Kw | |
| 驅動方式Drive Mode | 氣動Pneumatic | 4~8Kg | |
| 控溫方式Temperature Control Mode | Zones | 恒溫Thermostatic | |
| 焊接角度Welding Angle | <90º | 90º | |
| 內剝皮長度Inner Stripping Length | mm | 0~20 | |
| 工作電壓Working Voltage | V | ||
| 工作效率Working Efficiency | Pcs/h | 800~1300 | |
| 機器外形尺寸 Dimensions(L*W*H) | m | 1.46x0.6x1.1 | |
| 機器重量 Weight | Kg | 210 Kg |
