產品概述：
LX-980系列產品具有導通、低電阻、絕緣、耐壓等多種測試功能，單臺儀器可提供256~1024Pin測試能力，并可擴展至10000Pin，為客戶提供了多種測試方案，可分別適用于實驗室、信息中心，以及針對大型飛機、船舶及通訊制造用戶量身訂制，操作方便、測試穩定，擁有多款型號產品，可滿足客戶不同需求。
產品功能：
·自學習測試功能：得知未知線纜線束的連接關系及精確電阻值
·導通測試功能：判定線纜線束有無短路、斷路、誤配線等故障，開爾文四線測試法精密測量電阻，檢測出接點電阻微小變化，查出接觸不良、導線芯線斷股、虛焊等質量隱患，精度高，速度快
·絕緣測試功能：自動完成多點的絕緣性能測試，升壓時間、測試時間均可調， 測試電壓DC50V遞增；快速測試線與線間、線與殼體間絕緣電阻
·耐壓測試功能：自動完成多點的耐壓性能測試，升壓時間、測試時間均可調，測試電壓AC50V 遞增，測試線與線間、線與殼體間漏電流
·電子元器件測試功能（選配）：完成二極管測試、電阻測試、電容測試
·集散分布式測試功能（選配）：通過公共線實現100m以內的遠距離通信設備（包括主機和輔機）
產品特性：
·可單臺使用，也可多臺并聯使用，以增加測試點數
·開機自檢，獨立的安全檢驗功能，可隨時對儀器內部進行檢查
·快速自學，得出未知線纜連接關系，省去手工輸入接線關系的繁瑣工序
·設定標準值，允許上下限誤差，自動判斷所測結果是否合格
·系統具備靈敏的自保護功能，可進行高靈敏度的高壓擊穿保護并提供明晰報警
·具備大容量存儲功能
·中文菜單操作，檢測結果以Excel形式保存，可打印檢測結果
·可為客戶訂制輸出報表，滿足不同的管理需求
技術規格：
| 型號 |
LX-980 |
|
|
單臺儀器測試點數 |
256～1024Pin(可擴充至10000Pin) |
|
|
自學習測試 |
測試速度(次/分) |
3000 |
|
測試電壓DC（V） |
≤ 5 |
|
|
斷/短路電阻判定（Ω） |
1~50k |
|
|
導通電阻判定值（Ω） |
可設定：0.001~50k |
|
|
導通測試 |
測試方式 |
二線制/四線制測試（選配） |
|
斷/短路電阻判定（Ω） |
1~50k |
|
|
導通電阻判定值（Ω） |
可設定：0.001~50k |
|
|
導通電阻測試范（Ω） |
0.0001～50k |
|
|
測試電壓DC(V) |
≤ 5 |
|
|
測試電流(mA) |
≤50 |
|
|
元器件測試 |
二極管（可選） |
檢測二極管的PN結 |
|
電阻（Ω）（可選） |
0.0001~1k（±1%）；1k~10k（±2%）； |
|
|
電容（可選） |
10pF~2200µF（±10%~±20%） |
|
|
絕緣測試 |
測試范圍 |
1MΩ~5GΩ（≤1GΩ：精度為±5%； |
|
測試電壓/輸出電流 |
DC1000V/0~10mA |
|
|
絕緣測試時間 |
0.1~999 |
|
|
耐壓測試 |
測試范圍(mA) |
0.01~4.99 （±5%） |
|
測試電壓AC(V) |
1000 V |
|
|
測試時間(手動選擇) |
0.1~999 |
|
|
USB/RS232串口設置 |
用于同計算機通訊 |
|
|
電源AC (V/Hz) |
220/50 |
|
|
單機重量 |
15～30 |
|
|
工作溫度/濕度 |
-10℃~40℃/Rh≤75％ |
|
|
絕緣測試、耐壓測試電壓均可擴展至5000V |
||
|
實際參數可能有變，選型時請向本公司咨詢 |
||

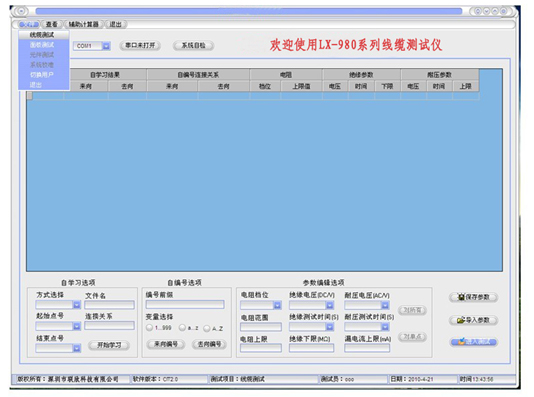

主界面+菜單

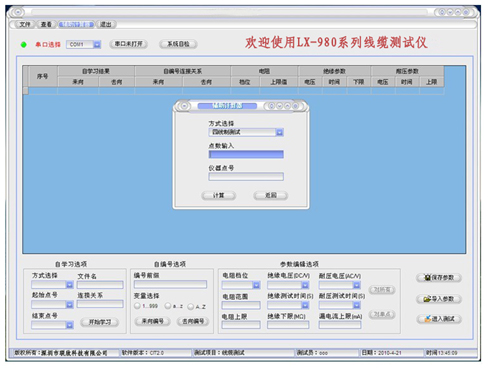

輔助計算器

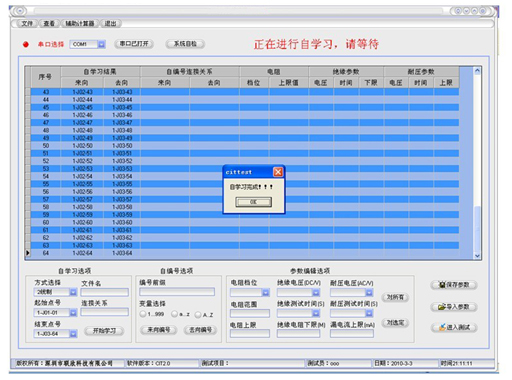

自學習完成界面

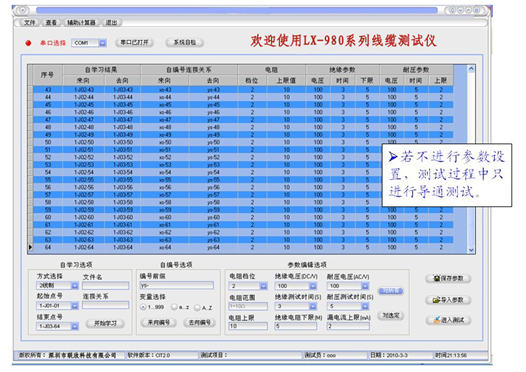

編號

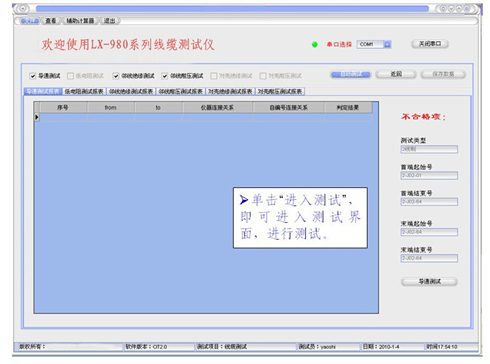

測試界面

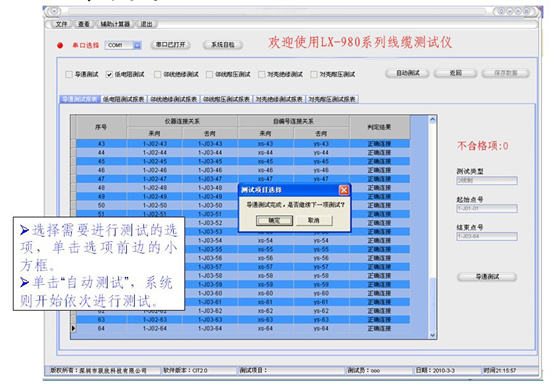

導通完成

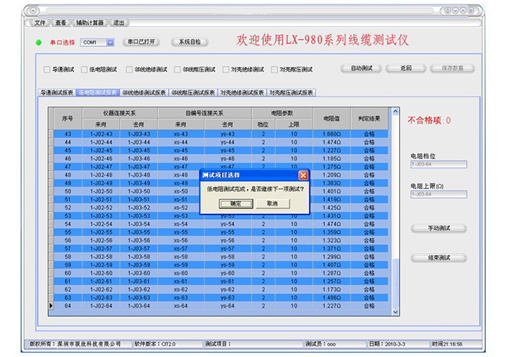

低電阻測試完成

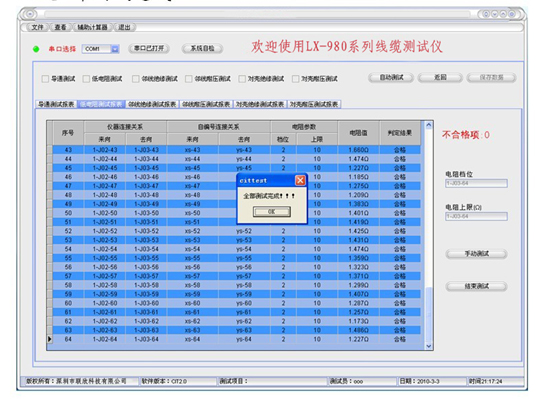

全部測試完成

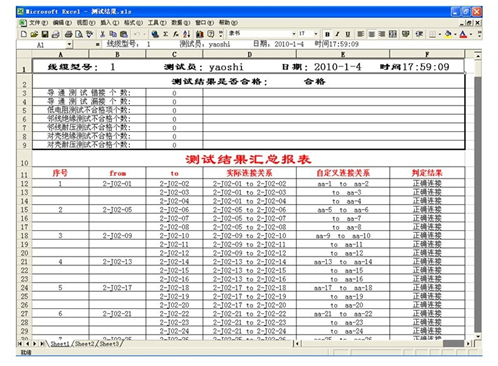

測試報表
